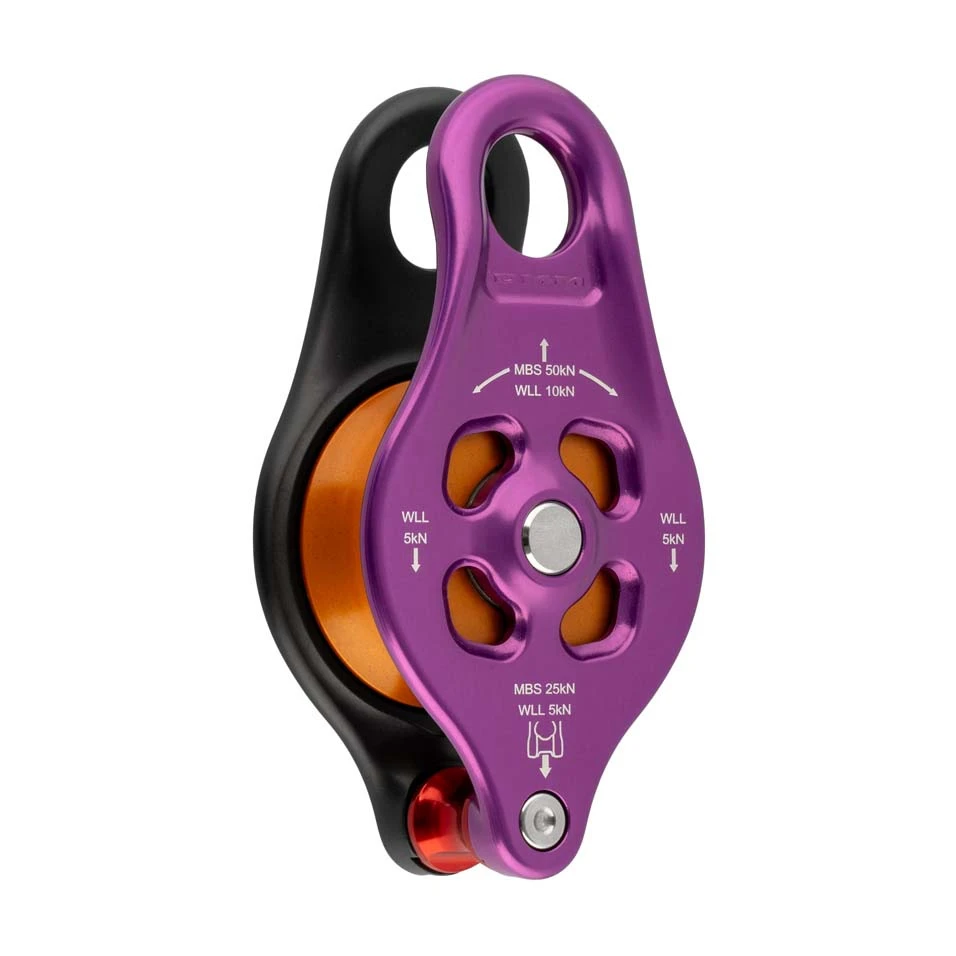

DMM PINTO RIG 2 Purple – bloczek linowy do 16 mm

DMM PINTO RIG 2 – nowa generacja popularnego bloczka technicznego

DMM PINTO RIG 2 w kolorze fioletowym to zmodernizowana wersja bloczka PINTO RIG przeznaczonego do profesjonalnych systemów linowych. Druga generacja zachowuje charakterystyczną konstrukcję PINTO, jednocześnie wprowadzając istotne zmiany – przede wszystkim demontowalny trzpień w dolnej części bloczka oraz zmodyfikowany profil górnej części okładzin.

Nowa geometria została zaprojektowana tak, aby zapewnić płynniejsze podawanie i wybieranie liny, natomiast wymienny dolny trzpień pozwala rozbudowywać bloczek przy użyciu kompatybilnych akcesoriów DMM.

Obsługa lin o średnicy do 16 mm

Większy PINTO RIG 2 współpracuje z linami o średnicy:

do 16 mm

Dzięki temu może być wykorzystywany z szeroką gamą lin stosowanych w profesjonalnych systemach linowych.

Bloczek oferuje jednocześnie wysokie parametry wytrzymałościowe:

MBS – 50 kN
WLL – 10 kN

MBS oznacza minimalną wytrzymałość na zerwanie, natomiast WLL określa obciążenie robocze – wartości tych nie należy traktować zamiennie.

Demontowalny trzpień – możliwość rozbudowy PINTO RIG 2

Jedną z najważniejszych zmian względem wcześniejszej generacji jest poprzeczny trzpień znajdujący się w dolnej części bloczka.

Sam trzpień posiada parametry:

WLL – 5 kN
MBS – 25 kN

Można go zdemontować przy użyciu podstawowych narzędzi, a w jego miejscu zamontować kompatybilne akcesoria z oferty DMM. Pozwala to rozbudowywać PINTO RIG 2 i dostosowywać jego konfigurację do bardziej zaawansowanych systemów linowych.

Rolka 38 mm na łożysku kulkowym

DMM PINTO RIG 2 wykorzystuje powiększoną rolkę o średnicy 38 mm, pracującą na łożysku kulkowym.

Taka konstrukcja zapewnia płynną pracę liny i jest szczególnie przydatna w układach, w których obciążenie przemieszcza się z większą prędkością. Łożysko wspiera również precyzyjną kontrolę przemieszczanego ładunku. Konstrukcja została dodatkowo zabezpieczona przed wilgocią i zanieczyszczeniami.

Zaokrąglone powierzchnie przyjazne dla tekstyliów

Konstrukcja PINTO RIG 2 została zaprojektowana z uwzględnieniem współpracy z linami, taśmami i innymi elementami tekstylnymi.

Krawędzie bloczka są odpowiednio wyoblone, ograniczając ryzyko uszkadzania współpracujących tekstyliów. Dodatkowo przy zastosowaniu opcjonalnych tulei DMM Pinto Spacer możliwe jest prowadzenie liny bezpośrednio przez otwór przeznaczony do wpinania karabinka, bez ryzyka ścięcia okładzin bloczka.

Anodyzowane aluminiowe okładziny

Aluminiowe elementy bloczka zostały poddane anodyzacji, która zapewnia powierzchni dodatkową ochronę mechaniczną i antykorozyjną.

Prezentowany wariant PINTO RIG 2 występuje w charakterystycznym fioletowym kolorze.

Indywidualny numer seryjny

Każdy bloczek DMM posiada indywidualny numer seryjny zawierający między innymi informację o dacie produkcji. Rozwiązanie ułatwia identyfikację konkretnego egzemplarza oraz prowadzenie okresowych kontroli sprzętu.

Dokumentacja wskazuje również, że metalowe produkty DMM nie mają z góry określonej daty wycofania wyłącznie z powodu wieku. Nie oznacza to jednak bezwarunkowo nieograniczonej żywotności – dalsze użytkowanie zależy od stanu technicznego, czytelności oznaczeń oraz wymaganych kontroli.

EN 12278 i NFPA 2500

DMM PINTO RIG 2 posiada certyfikację EN 12278:2007. Dokumentacja techniczna dla tego wariantu podaje również NFPA 2500 (1983) 2022 ED (G).

Najważniejsze cechy

• druga generacja bloczka DMM PINTO RIG,
• wariant w kolorze fioletowym,
• przeznaczony do lin o średnicy do 16 mm,
• minimalna wytrzymałość na zerwanie MBS 50 kN,
• obciążenie robocze WLL 10 kN,
• powiększona rolka o średnicy 38 mm,
• rolka pracująca na łożysku kulkowym,
• demontowalny dolny trzpień umożliwiający rozbudowę systemu,
• parametry trzpienia: WLL 5 kN / MBS 25 kN,
• zmodyfikowany profil okładzin ułatwiający płynną pracę liny,
• zaokrąglone powierzchnie przystosowane do współpracy z tekstyliami,
• możliwość wykorzystania opcjonalnych tulei DMM Pinto Spacer,
• anodyzowane elementy aluminiowe,
• konstrukcja zabezpieczona przed wilgocią i zanieczyszczeniami,
• indywidualny numer seryjny,
• waga 222 g,
• zgodność z EN 12278:2007,
• zgodność z NFPA 2500 (1983) 2022 ED (G).

Dane techniczne

Dokumentacja na drugiej stronie potwierdza masę 222 g, obsługę lin do 16 mm, wytrzymałość 50 kN, obciążenie robocze 10 kN, łożysko kulkowe oraz wymiary 115 × 60 × 37 mm.

Zastosowanie

DMM PINTO RIG 2 sprawdzi się przede wszystkim w:

• profesjonalnych systemach linowych,
• systemach transportowych,
• układach do podnoszenia i opuszczania ładunków,
• systemach wymagających bloczka o wysokiej wytrzymałości,
• bardziej rozbudowanych konfiguracjach wykorzystujących dodatkowe akcesoria DMM,
• zastosowaniach wymagających współpracy z linami o średnicy do 16 mm.

DMM PINTO RIG 2 Purple to rozbudowany bloczek techniczny łączący MBS 50 kN, WLL 10 kN, rolkę 38 mm na łożysku kulkowym oraz obsługę lin do 16 mm. Demontowalny trzpień i możliwość współpracy z dodatkowymi elementami systemu PINTO zwiększają możliwości konfiguracji, dzięki czemu model może stanowić wszechstronny element profesjonalnych układów linowych.
